Rodzaje uszczelnień w siłownikach pneumatycznych

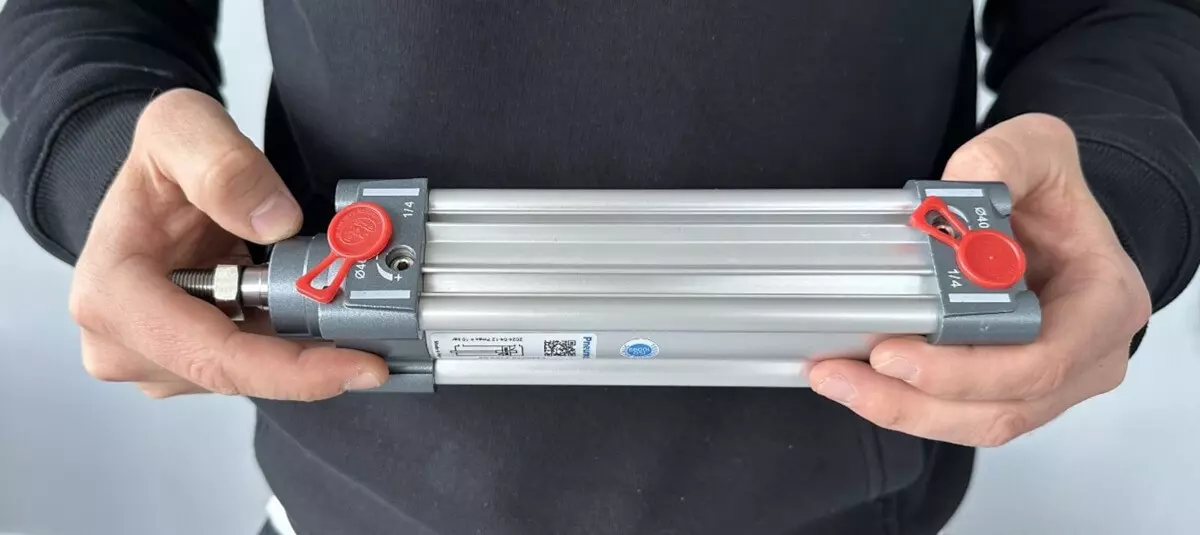

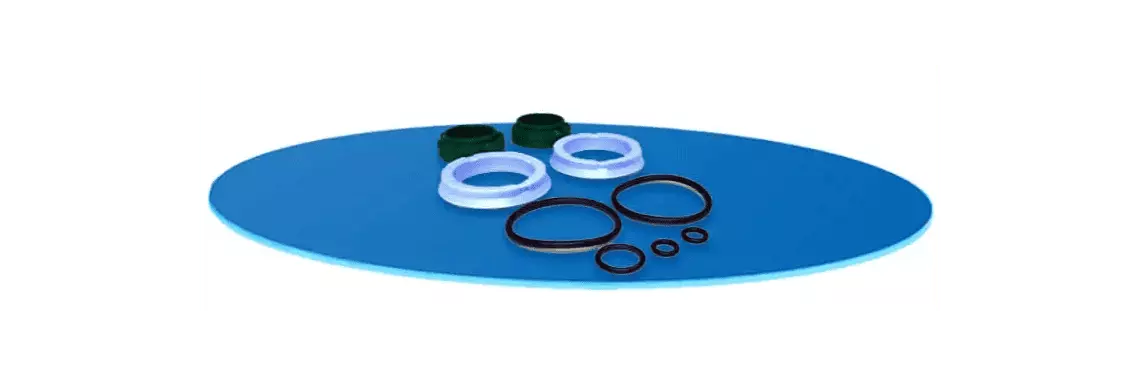

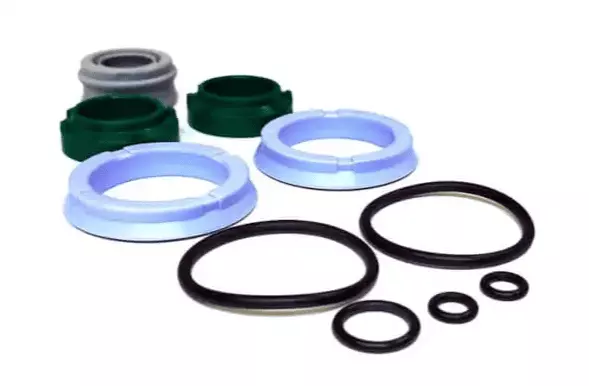

W obrębie siłowników pneumatycznych można wyróżnić trzy główne grupy uszczelnień, każda pełniąca odrębną funkcję w zapewnieniu szczelności i ochrony układu:
- Uszczelnienia tłoka

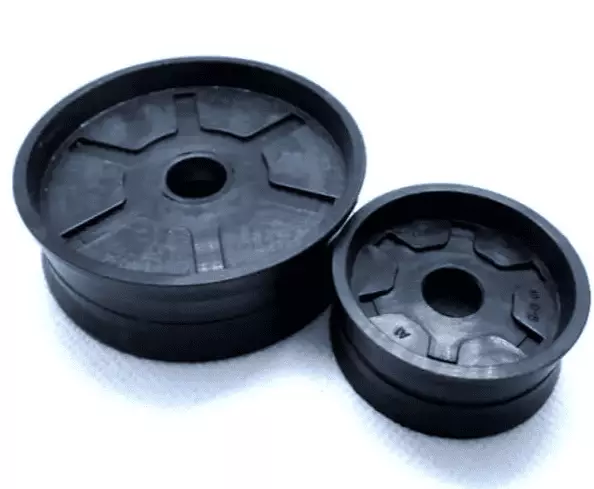

Chronią przed przenikaniem powietrza pomiędzy komorami siłownika po obu stronach tłoka. To dzięki nim siłownik może efektywnie pracować w obu kierunkach ruchu, generując potrzebną siłę. - Uszczelnienia tłoczyska
Odpowiadają za zapobieganie uchodzeniu powietrza z wnętrza siłownika na zewnątrz, a także za zabezpieczanie jego wnętrza przed zanieczyszczeniami z otoczenia. Najczęściej stosuje się tu wargowe uszczelki oraz tzw. skrobaki (pierścienie zgarniające), które usuwają zabrudzenia z powierzchni tłoczyska przy jego ruchu. - Uszczelnienia statyczne
Umieszczane w miejscach, gdzie elementy siłownika pozostają nieruchome względem siebie – np. pomiędzy korpusem cylindra a pokrywami końcowymi. Najczęściej stosowane warianty to O-ringi bądź płaskie uszczelki.
Materiały wykorzystywane do uszczelnień
Dobór odpowiedniego tworzywa uszczelnienia odgrywa kluczową rolę w zapewnieniu optymalnej wydajności siłownika przy konkretnych warunkach pracy. Poniżej opisujemy jedną z najpopularniejszych grup materiałów:
Poliuretan (PU)
Zalety
- Bardzo wysoka odporność na ścieranie
Doskonale znosi intensywne tarcie w siłowniku, co przekłada się na dłuższą żywotność w sytuacjach podatnych na zużycie. - Elastyczność
Świetnie dopasowuje się do powierzchni, co pomaga utrzymać szczelność i ogranicza ryzyko przecieków. - Odporność na niskie temperatury
Zachowuje swoje właściwości elastyczne w niższych temperaturach, dzięki czemu sprawdza się w warunkach zewnętrznych i chłodniczych. - Dobra wytrzymałość na wodę i oleje mineralne
Funkcjonuje bezproblemowo w zastosowaniach narażonych na kontakt z tymi substancjami.
Wady
- Ograniczona odporność na wysokie temperatury
PU traci swoje właściwości w zakresach wyższych temperatur (na ogół powyżej 80–100°C). - Mniejsza odporność chemiczna
W porównaniu z materiałami typu Viton™ czy PTFE (Teflon™) wykazuje niższą tolerancję na agresywne chemikalia i rozpuszczalniki.
NBR (kauczuk nitrylowy)
Zalety
- Wysoka odporność na oleje i paliwa
Doskonale znosi kontakt z różnego rodzaju olejami i smarami, dzięki czemu stanowi świetny wybór w aplikacjach hydraulicznych oraz pneumatycznych. - Dobra odporność na ścieranie
Zapewnia przyzwoitą trwałość w warunkach intensywnego zużycia mechanicznego, choć pod tym względem ustępuje poliuretanowi (PU). - Korzystna cena
NBR jest tańszy od Vitonu, PU czy Teflonu™, co czyni go atrakcyjnym rozwiązaniem w typowych zastosowaniach. - Umiarkowana odporność termiczna
Z reguły radzi sobie w temperaturach do około 100°C.
Wady
- Ograniczona elastyczność w niskich temperaturach
Przy znacznych spadkach temperatury może utracić optymalną sprężystość. - Mniejsza odporność na substancje agresywne
Nie sprawdzi się w kontakcie z kwasami czy silnie korozyjnymi substancjami, ponieważ szybko traci swoje właściwości.

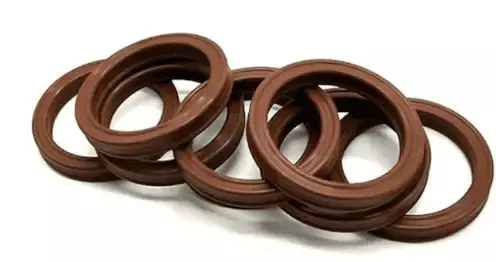

Viton (kauczuk fluorowy, FKM)
Zalety
- Wytrzymałość w wysokich temperaturach
Może pracować bezpiecznie nawet przy 200°C i wyżej, dlatego sprawdza się w aplikacjach narażonych na skrajnie wysokie temperatury. - Odporność chemiczna
Charakteryzuje się dużą odpornością na kwasy, paliwa, różnorodne oleje i wiele innych agresywnych substancji, co czyni go niezastąpionym w wymagających środowiskach przemysłowych. - Trwałość i odporność na starzenie
Dobrze radzi sobie z promieniowaniem UV, ozonem i innymi czynnikami starzeniowymi, co przedłuża jego żywotność, także w warunkach zewnętrznych. - Niewielkie odkształcenie trwałe
Nawet przy długotrwałym ucisku Viton zachowuje swój kształt oraz kluczowe właściwości.
Wady
- Wyższy koszt
Cena Vitonu jest istotnie wyższa niż NBR czy poliuretanu, co może wpłynąć na łączny budżet realizowanego projektu. - Ograniczona elastyczność w niskich temperaturach
W chłodnych warunkach Viton staje się mniej sprężysty, co może zawęzić jego zastosowania w ujemnych zakresach termicznych.
Teflon (PTFE)
Zalety
- Niski współczynnik tarcia
PTFE wyróżnia się wyjątkowo niskim tarciem, co skutkuje zredukowanymi oporami ruchu i wydłuża żywotność uszczelnień. - Odporność chemiczna
Praktycznie wszystkie chemikalia nie stanowią zagrożenia dla teflonu, dzięki czemu sprawdza się w ekstremalnych środowiskach chemicznych. - Doskonała wytrzymałość termiczna
PTFE z powodzeniem pracuje w zakresie temperatur aż do 260°C. - Właściwości antyadhezyjne
Nie przywiera do powierzchni innych materiałów, co ułatwia utrzymanie czystości i swobodny ruch elementów. - Odporność na promieniowanie UV i starzenie
Skład chemiczny sprawia, że PTFE zachowuje swoje cechy nawet przy długotrwałej ekspozycji na słońce i nie ulega typowym procesom starzenia.
Wady
- Wysoki koszt
Cena PTFE jest zdecydowanie wyższa niż materiałów takich jak NBR czy poliuretan, co bywa istotnym czynnikiem przy dużych zamówieniach. - Niewielka elastyczność
Kruchość i sztywność teflonu ograniczają jego zastosowanie w sytuacjach, gdzie wymagana jest duża deformacja czy elastyczność uszczelki. - Trudniejszy montaż
Sztywne właściwości PTFE mogą utrudniać instalację w ciasnych miejscach bądź skomplikowanych kształtach siłownika.
Czynniki determinujące wybór odpowiedniego uszczelnienia
Przed doborem optymalnego rodzaju uszczelnienia warto przeanalizować kilka kluczowych aspektów:
- Ciśnienie robocze
Uszczelki powinny wytrzymać ciśnienie panujące w siłowniku. Przy wyższych wartościach ciśnienia wymagana jest większa wytrzymałość mechaniczna materiału uszczelniającego. - Temperatura pracy
Zakres temperatur (zarówno medium, jak i otoczenia) decyduje o tym, czy dany materiał zachowa swoje właściwości. Należy wziąć pod uwagę temperaturę powietrza czy gazu roboczego oraz warunki panujące wokół siłownika. - Prędkość ruchu
Szybkość wysuwu tłoczyska przekłada się na tarcie i tempo zużycia uszczelnień. W przypadku dużych prędkości zaleca się zastosowanie tworzyw o niewielkim współczynniku tarcia, takich jak PTFE. - Medium robocze
Rodzaj stosowanego medium (np. sprężone powietrze, gazy obojętne), a także ewentualne zanieczyszczenia i obecne dodatki (oleje, mgły smarne) mogą wymagać materiału odpornego chemicznie i nieulegającego degradacji w kontakcie z takimi substancjami. - Warunki otoczenia
Obecność substancji chemicznych, wysoka wilgotność, zapylenie czy ekspozycja na promieniowanie UV to czynniki wpływające na trwałość uszczelnień. W przypadku ekspozycji zewnętrznej warto wybrać materiał odporny na starzenie i korozję.
Trudności i wyzwania związane z uszczelnieniami
- Zużycie w wyniku tarcia
Intensywna eksploatacja powoduje stopniowe ścieranie się materiału uszczelnienia, co prędzej czy później prowadzi do nieszczelności. Systematyczna kontrola stanu uszczelek jest kluczowa, aby wychwycić ten problem na wczesnym etapie i nie dopuścić, by napęd pneumatyczny uległ uszkodzeniu. - Starzenie się materiału
Z biegiem czasu tworzywa użyte w uszczelnieniach mogą tracić elastyczność i pękać, zwłaszcza przy częstej ekspozycji na skrajne temperatury, promieniowanie UV czy środki chemiczne. - Zanieczyszczenia w systemie
Cząstki pyłu, brudu lub opiłki mogą uszkadzać powierzchnie uszczelnień, przyspieszając ich zużycie. W efekcie prowadzi to do nieplanowanych przestojów, jeśli elementy uszczelniające nie zostaną na czas wymienione. - Niewłaściwy montaż
Błędy popełnione podczas instalacji – takie jak uszkodzenie uszczelki czy zastosowanie nieodpowiednich narzędzi – często skutkują nieszczelnością i znacznym skróceniem żywotności siłownika.
Więcej informacji o konserwacji siłowników pneumatycznych znajdziesz na https://www.pneumat.com.pl/regeneracja_naprawa_silownikow_pneumatycznych
Konserwacja i wymiana uszczelnień
- Systematyczne kontrole
Zaleca się cykliczne oględziny stanu uszczelnień i stref, w których pracują. Wczesne wykrycie śladów zużycia pozwala uniknąć niespodziewanych awarii. - Bezzwłoczna wymiana zużytych elementów
Przy pierwszych oznakach nieszczelności lub uszkodzenia uszczelki należy je niezwłocznie wymienić, zapobiegając poważniejszym komplikacjom i przestojom w pracy urządzeń. - Dobór odpowiednich środków smarnych
W niektórych aplikacjach uszczelnienia wymagają specjalistycznego smarowania, zgodnego z użytym materiałem i charakterem medium roboczego. Dzięki temu maksymalnie wydłuża się ich żywotność i zapewnia prawidłowe funkcjonowanie układu.
